Гидроключ ГКШ - 300





Специальные предложения
Трубы в наличии





Гидравлический ключ ГКШ-300 предназначен для быстрого, безопасного, точного свинчивания и развинчивания насосных штанг с условными диаметрами 16 мм (5/8”), 19 мм (3/4”), 22 мм (7/8”), 25 мм (1”). Климатическое исполнение "У", категория размещения ГОСТ 15150.










Объёмная подача в гидроключ м3/с (л/мин)







Минимальная
Номинальная
Максимальная



3,3x10-4 (20)
20,0x10-4 (120)
30,0x10-4 (180)






Давление нагнетания, МПа (кгс/см2)






Номинальная
Максимальная



10 (100)
20 (200)






Давление в линии слива, МПа (кгс/см2)



не более 0,5 (5)






Частота вращения с-1 (об/мин)






при номинальной объемной подаче
при максимальной объемной подаче



1,78 (107)
2,66 (160)






Крутящий момент на роторе , Нм (кгс·м)






при номинальном давлении нагнетания
при максимальном давлении нагнетания



1580 (161)
3160 (322)






Масса, кг



165 max






Чистота рабочей жидкости по
ГОСТ-17216



не хуже 13 класса













Состав изделия

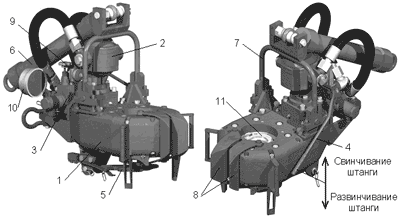

В состав изделия входят следующие основные узлы (см. Рисунок 1):
- редуктор зубчатый (поз.1);
- шестеренный гидромотор FM 30.61-19Т (поз.2);
- гидрораспределитель SD-14 (поз.3) с клапаном давления (поз.9);
- рычаг управления гидромотора (поз.4);
- поддерживающий гаечный ключ для штанг D16 мм (5/8”),
D19 мм (3/4”), D22 мм (7/8”) (поз.5);
- цилиндр подвески (поз.6);
- подвеска (поз.7);
- затворы (поз.8);
- манометр (поз.10)
- ротор в сборе с челюстями D 5/8”-3/4”-7/8” (поз.11)




Рисунок 1.







Дополнительно изделие комплектуется узлами и устройствами, применяемыми при монтаже и других видах работ:




- инструмент предохранительный для безопасной установки внутреннего кольца;
- узел внутреннего кольца для штанги D25 (1”);
- шланги РВД25.110.4000.0,3.12/12.М33х1,5/М33х1,5-У1;
- поддерживающий гаечный ключ для штанги D25 (1”);
- ролик-хомут;
- хомут;
- стальной канат D 12 мм;
- коушы под канат D 12 мм;
- зажимы под канат D 12 мм;
- масляный шприц;
- быстроразъемное соединение;
- ЗИП
