Комплектующие детали для насосов типа 9Т, 9ТМ, НЦ-32. - Корпус клапана (АСК O105-9Т-01.1).
|
| 1.Корпус клапана (АСК O105-9Т-01.1).
Материал: сталь 40Х (ГОСТ 4543-71).
2.Уплотнение клапана (АСК 9Т-02.3).
ТУ 3639-001-43158183-03. | - Клапан АСК O111-9Т-01.0.
|
| 1.Корпус клапана (АСК O111-9Т-01.1).
Материал: сталь 40Х (ГОСТ 4543-71).
2.Уплотнение клапана (АСК 9Т-02.3).
ТУ 3639-001-43158183-03. | - Пружина клапана АСК 9Т-01.
|
| Материал: сталь 60С2А (ГОСТ 14959-90).

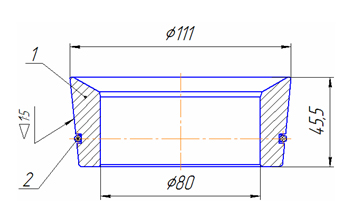

Покрытие оцинкованное. | - Седло клапана АСК Ф105-9Т-02.0.
|
| 1.Седло (АСК O 105-9Т-02.1).
Материал: сталь 40Х.
2.Кольцо уплотнительное (АСК 9Т-02.2).

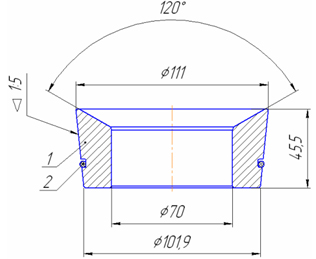

ТУ 3639-001-43158183-03. | - Седло клапана АСК Ф111-9Т-02.0.
|
| 1.Седло (АСК O 111-9Т-02.1).
Материал: сталь 40Х (ГОСТ 4543-71).
2.Кольцо уплотнительное (АСК 9Т-02.2).
ТУ 3639-001-43158183-03.

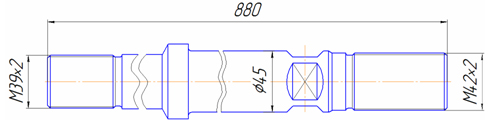

| - Шток поршня АСК 880х45.
|
| Материал: сталь 4ОХ (ГОСТ 4543-80).
Покрытие: Хтв. 24. | - ГАЙКА ШТОКА АСК М39х2.
|
| Материал: сталь 45 (ГОСТ 1050-88). | - Контргайка штока АСК М39х2.
|
| Материал: сталь 45 (ГОСТ 1050-88). | - Контргайка штока АСК М42х2.
|
| Материал: сталь 45 (ГОСТ 1050-88). | - Поршень АСК 100х100, АСК 115х100, АСК 127х100.
|
| 1.Закладная поршня.
Материал: сталь 45 (ГОСТ 1050-88).
2.Манжета поршня
ТУ 3639-001-43158183-03.
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы. | - Поршень АСК 11Г-3-55.
|
| 1.Закладная поршня.
Материал: сталь 45 (ГОСТ 1050-88).
2.Манжета поршня
ТУ 3639-001-43158183-03.
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы.

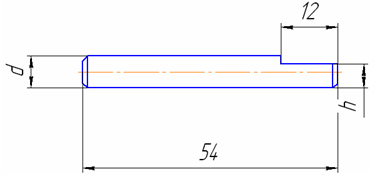

| - Палец крейцкопфа АСК 9Г-11-58.
|

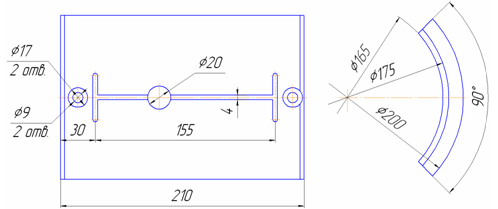

| Материал: сталь 40Х (ГОСТ 4543-92). | - НАКЛАДКА КРЕЙЦКОПФА АСК 9Т.002.
|
| Материал: бронзаль-18.
ТУ 4.113-005-51721468-2002.

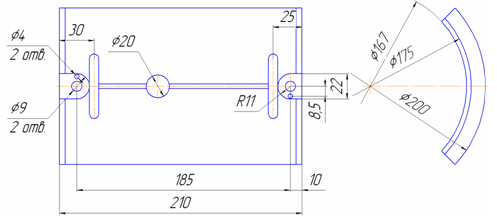

| - Накладка крейцкопфа АСК 9Г.01.202.
|
| Материал: бронзаль-18.

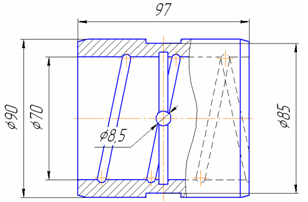

ТУ 4.113-005-51721468-2002. | - Втулка шатуна АСК 9Т.1.20.
|
| Материал: бронзаль-18.

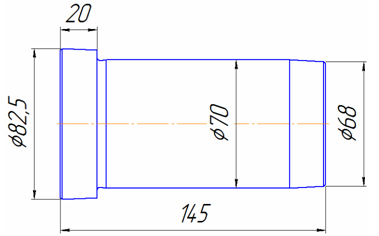

ТУ 4.113-005-51721468-2002. | - Втулка нажимная АСК 9Т.2.62.
|
| Материал: сталь 4ОХ (ГОСТ 4543-80). | - Грундбукса упорная АСК 5Т.57.
|
| Материал: сталь 4ОХ (ГОСТ 4543-80). | - Гвоздь предохранительный АСК 4.7х185, АСК 5.2х230, АСК 6.0х320, АСК 6.8х400.
|
| Материал: сталь 20 (ГОСТ 1050-88). № d, мм Клеймо h, мм Обозначение
1 6,8±0,05 400 5,5 АСК 6,8х400
2 6,0±0,05 320 5,0 АСК 6,0х320
3 5,2±0,05 230 4,5 АСК 5,2х230

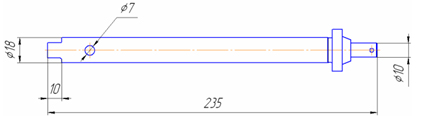

4 4,7±0,05 180 3,9 АСК 4,7х185 | - Шток предохранительного клапана АСК 9Т.4.8-01.
|

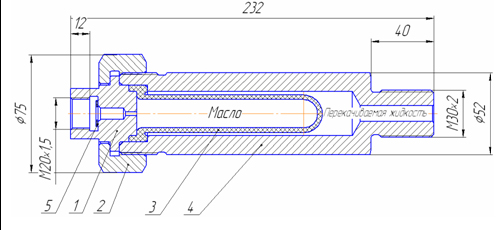

| Материал: сталь 4ОХ (ГОСТ 4543-80). | - Разделитель АСК 4АН.3.53.
 | 1.Штуцер разделителя сред.
Материал: сталь 45 (ГОСТ 1050-88).
2.Гайка нажимная.
Материал: сталь 45 (ГОСТ 1050-88).
3.Мембрана разделителя (АСК 4АН.3.53.3).
ТУ 3639-001-43158183-03.
4.Корпус разделителя.
Материал: сталь 45 (ГОСТ 1050-88). | |
