Комплект оборудования для промывки скважины (КОПС)





Специальные предложения
Трубы в наличии





Комплект оборудования для промывки скважин выпускается по ТУ 00221801.002-92, и предназначен для спуска труб под давлением и герметизации устья при размыве гидратных и парафино-гидратных отложений в насосно-компрессорных трубах различными неагрессивными жидкостями. Оборудование предназначено для эксплуатации в условиях климатических районов l2-ll2 по ГОСТ 16350-80. Климатическое исполнение УХЛ, ХЛ, категория размещения 1 по ГОСТ 15150. Оборудование сертифицировано на соответствие требованиям нормативных документов: ГОСТ 12.2.088-98, РД 08-200-98. Сертификат соответствия № РОСС RU.H002.B00357 от 15 ноября 2001г. Лицензия №177 от 15 ноября 2001г.

УСТРОЙСТВО И РАБОТА:

Комплект предназначен для спуска труб под давлением и герметизации устья при размыве различного вида пробок в насосно-компрессорных трубах различными неагрессивными жидкостями.

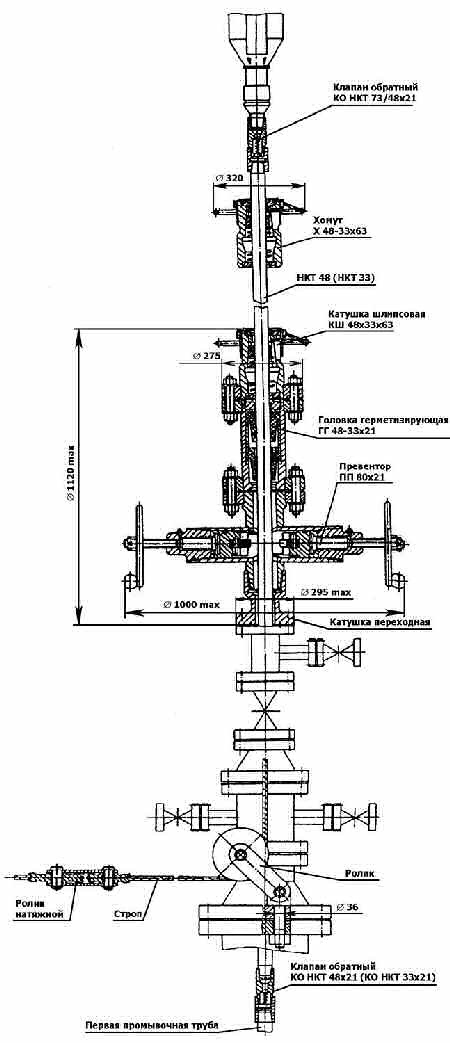

Комплект состоит из следующих составных частей (см. рисунок): превентора со сменной переводной катушкой, головки герметизирующей, катушки шлипсовой, хомута, клапанов обратных, натяжных роликов и стропа.
Клапан обратный служит для предотвращения прорыва газа и нефти в насосный агрегат и на устье скважины при проколегидратной пробки, перекрытия канала промывочной трубы при наращивании труб. Клапан обеспечивает пропуск жидкости в одном направлении.
Хомут закрепляется на промывочной трубе и передаёт усилие от стропа на колонну труб, что обеспечивает движение колонны вниз. В корпусе хомута равнорасположены три подпружиненные клина, которые перемещаются по наклонным направляющим. Пружина обеспечивает постоянный контакт клиньев с промывочной трубой. При перемещении корпуса вниз, за счет наклонных направляющих и силы трения между клиньями и трубой, происходит надежное обжатие промывочной трубы и перемещение её вниз. При движении корпуса вверх клинья отжимаются, обеспечивая перемещение хомута вверх. Для перемещения хомута вниз без промывочной трубы необходимо отжать клинья вращением маховика против часовой стрелки. В нижней части корпуса имеются места для присоединения стропа.
Катушка шлипсовая служит для удержания колонны технологических труб от возможного перемещения вверх, обеспечивая свободное перемещение колонны промывочных труб в скважину. Конструкция и принцип работы катушки аналогичны хомуту. Для обеспечения подъема колонны промывочных труб необходимо отжать клинья вращением маховика против часовой стрелки. К нижней части корпуса приварен фланец, обеспечивающий соединение с другим оборудованием. Головка герметизирующая предназначена для герметизации кольцевого пространства между промывочными трубами и эксплуатационной колонной. Обеспечивает пропуск промывочной колонны.
Головка герметизирующая состоит из корпуса, с обеих сторон которого приварены фланцы для соединения с другим оборудованием. В корпусе установлены один или два резиновых уплотнителя, герметизирующих трубу. Строп служит для передачи усилия от натяжного ролика к хомуту.
Строп изготовлен из стального каната, концы которого заделаны на коуше, при помощи которого обеспечивается соединение с хомутом.
Ролик обеспечивает изменение направления каната. Между двумя щеками с одной стороны расположен блок, по которому движется канат, с другой стороны - болт для крепления ролика к фонтанной арматуре.
Ролик натяжной предназначен для передачи усилия от тягового органа стропу и уравновешивания натяжения в ветвях стропа. Он состоит из двух блоков различного диаметра, расположенных между щеками.
Превентор является противовыбросовым оборудованием, гарантирующим безопасность ведения работ, и служит для герметизации кольцевого пространства между эксплуатационной колонной и промывочными трубами, а также удержания колонны промывочных труб. Превентор закрывается:
- при повышении давления выше эксплуатационного давления комплекта;
- при перерывах в работе;
- при необходимости замены катушки шлипсовой, головки герметизирующей или их узлов и деталей.
Основной деталью превентора является корпус. Верхняя часть корпуса оканчивается фланцем, при помощи которого к превентору крепится головка, герметизирующая или другое оборудование. На нижней части нарезана резьба НКТ 114 для присоединения катушек переходных. Внутри корпуса установлены плашки в соответствии с диаметром пропускаемых труб или глухие. На плашке установлены центрирующий рог, вкладыши и уплотнитель. Плашки перемещаются при помощи штока, проходящего через боковые крышки. Шток в крышке уплотняется двумя резиновыми кольцами. Крышка вворачивается в корпус по резьбе НКТ 114 и дополнительно уплотняется резиновым кольцом. Шток перемещается по трапецеидальной резьбе вращением маховика.
Катушки переходные обеспечивают присоединение превентора к фонтанным арматурам с условным проходом 65 и 100мм, на рабочее давление 14 и 21МПа, а также к Румынской арматуре. С одной стороны катушки нарезана муфтовая резьба НКТ 114, с другой -расположен фланец, соответствующий определённому типу фонтанной арматуры.
Для создания необходимого усилия проталкивания рекомендуется применять ручную рычажную лебедку (в комплект поставки не входит). В процессе эксплуатации лебедка должна быть заякорена.
Комплект монтажных частей обеспечивает монтаж изделия на устье скважины и содержит стальные прокладки, шпильки и гайки.
Комплект сменных частей содержит сменные переходные катушки, кроме установленной на превенторе.
Принцип работы заключается в том, что при помощи промывочных труб к пробке подаётся раствор неагрессивной жидкости нагретой до температуры 70°-100°С. За счёт температуры и скоростного напора жидкости происходит размыв пробки, восходящий поток выносит составляющие пробки на устье и через боковой отвод из скважины.


Технические данные оборудования для промывки скважин

Диаметр уплотняемых труб, мм 48, 33
Рабочее давление комплекта, МПa 21
Условный проход, мм 60
Максимальное усилие проталкивания, кН 63
Максимальный ход проталкивания, мм 1500
Максимально допустимая температура промывочной жидкости, °С +100

Размеры фланцев переходных катушек, мм

-наружный диаметр 200; 295; 240; 242
-средний диаметр канавки 90; 150; 110; 123,8
-диаметр центров отверстий под шпильки 160;235; 190; 190,5
Масса наибольшей составляющей части, кг 82
Габаритные размеры наибольшей составляющей части, мм

- длина
- ширина
- высота


1000
320
370
Габаритные размеры оборудования, монтируемого на устье скважины, мм
-длина
-ширина
-высота
Масса комплекта, кг



1000
320
1120
500
По желанию заказчика может изготовить КОПС с диаметром уплотняемых труб (мм) НКТ 33, 48, 42, БТС-43л, 60. Давлением 21 и 35 МПа. Присоединительные размеры фланцев любые по согласованию с заказчиком


Комплектность КОПС

Обозначение изделия

Наименование изделия

Кол-во на исполнение

НКТ48

НКТ33

КОПС 100

Клапан обратный КО НКТ 48х21

2

-

КОПС 110

Клапан обратный КО НКТ 73/48х21

1

-

КОПС 150

Клапан обратный КО НКТ 73/33х21

-

1

КОПС 160

Клапан обратный КО НКТ 33х21

-

2

КОПС 250

Хомут Х 48-33х63 с клиньями КОПС 302

1

-

КОПС 250

Хомут Х 48-33х63 с клиньями КОПС 302-01

-

1

КОПС 350

Катушка шлипсовая КШ 48-33х63 с клиньями КОПС 302

1

-

КОПС 350

Катушка шлипсовая КШ 48-33х63 с клиньями КОПС 302-01

-

1

КОПС 400

Головка герметизирующая ГГ48-33х21 с уплотнителем КОПС 420

1

-

КОПС 400

Головка герметизирующая ГГ48-33х21 с уплотнителем КОПС 420-01

-

1

КОПС 500

Ролик

2

2

КОПС 600

Ролик натяжной

1

1

КОПС 700

Превентор ПП80х21с плашками КОПС 720-02, КОПС 720-03

1

-

КОПС 700

Превентор ПП80х21с плашками КОПС 720-04, КОПС 720-05

-

1

КОПС 800

Строп

1

1

КОПС 001

Катушка переходная АФ 65-140(210)х НКТ 114

1

1

Комплект монтажных частей

П39

Прокладка

2

2

М24х160

Шпилька

16

16

М24-10

Гайка

32

32

Комплект сменных частей

КОПС 002

Катушка переходная АФ 100-210хНКТ 114

1

1

КОПС 003

Катушка переходная 1АНЛ60-200хНКТ 114

1

1

КОПС 004

Катушка переходная АФ Рум хНКТ 114

1

1

Комплект запасных частей

КОПС 100

Клапан обратный КО НКТ 48х21

1

-

КОПС 110

Клапан обратный КО НКТ 73/48х21

1

-

КОПС 150

Клапан обратный КО НКТ 73/33х21

-

1

КОПС 160

Клапан обратный КО НКТ 33х21

-

1

КОПС 301

Пружина

1

1

КОПС 302

Клин НКТ 48

6

-

КОПС 302-01

Клин НКТ 33

-

6

КОПС 420

Уплотнитель НКТ 48

2

-

КОПС 420-01

Уплотнитель НКТ 33

-

2

КОПС 704

Кольцо

4

4

КОПС 725

Уплотнитель

2

2

КОПС 730-01

Вкладыш НКТ 48

2

-

КОПС 730-02

Вкладыш НКТ 33

-

2

КОПС 753

Прокладка

1

1

006-008-14-2-3

Кольцо ГОСТ 18829-73

1

1

036-044-46-2-3

Кольцо ГОСТ 18829-73

4

4

Комплект инструмента и принадлежностей

КОПС 900

Съемник

1

1

КОПС 930

Ключ

1

1

КОПС 950

Вилка

1

1

Документация

КОПС 000 РЭ

Руководство по эксплуатации

1

1

КОПС 000 ПС

Паспорт

1

1
