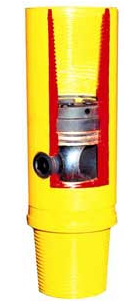

КРАН ШАРОВОЙ – КШЗ, КШН, КШ. | Кран шаровой предназначен для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также трубного канала насосно-компрессорных труб при проведении ремонтных и аварийных работ. |
| | Особенности эксплуатации:
а) КШЗ и КШ-73х21 предназначены для спуска в скважину;
б) КШ-89x21 и КШН-89/102х21 не предназначен для спуска в скважину.
Конструкция кранов шаровых позволяет проводить профилактический ремонт в полевых условиях.
Краны КШЗ выпускаются с правым и левым направлением витков присоединительных резьб корпуса. | |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочее давление Рр | см. таблицу | | Давление, при котором возможно управление краном Р , МПа | 21 | | Величина момента открытия Мр под давлением Рр, Нм | см. таблицу | | Грузоподъёмность Q, кН | см. таблицу | | Рабочая среда | нефть, газ, газоконденсат, вода, раствор СаСl2, буровые растворы | | Температура рабочей среды | до +100 °С | | Диаметр проходного отверстия d, мм | см. таблицу | | Коррозионностойкое исполнение | для среды с объёмным содержанием С02 до 6 % | | Климатическое исполнение | УХЛ по ГОСТ 15150-69 | | Присоединительные резьбы корпуса А | см. таблицу | | Габаритные размеры D и L | см. таблицу | | Масса | см. таблицу |
|
| Обозначение КШ | ОСНОВНЫЕ ПАРАМЕТРЫ | | D мм | d
мм | Lмм | Рр
МПа | Мp
Нм | Q
кН | А | Масса
кг | | по ГОСТ 28487-90 | по ГОСТ 633-80 | | КШЗ-73х35 | 86 | 28 | 300 | 35 | 150 | 800 | 3-73(3-73Ш) | | 10 | | КШЗ-76х35 | 105 | 28 | 360 | 35 | 150 | 1070 | 3-76(3-76Ш) | | 29 | | КШЗ-86х35 | 108 | 38 | 360 | 35 | 250 | 1140 | 3-86(3-861Н) | | 30 | | КШЗ-88х35 | 108 | 36 | 400 | 35 | 250 | 1550 | 3-88(3-881Н) | | 32 | | КШЗ-102x35 | 130 | 50 | 465 | 35 | 400 | 1140 | 3-102(3-102Ш) | | 40 | | КШЗ-122x35 | 146 | 58 | 440 | 35 | 450 | 1400 | 3-122(3-1021Н) | | 30 | | КШЗ-133x35 | 155 | 62 | 475 | 35 | 700 | 1500 | 3-133(3-1331Н) | | 48 | | КШЗ-147x35 | 178 | 70 | 510 | 35 | 850 | 2700 | 3-147(3-147Ш) | | 62 | | КШЗ-152x35 | 197 | 78 | 510 | 35 | 1100 | 4000 | 3-152(3-1521Л) | | 62 | | КШ-60х21 | 73 | 24 | 230 | 21 | 150 | 300 | | гл НКТ 60 | 6,5 | | КШ-73х21 | 95 | 38 | 270 | 21 | 250 | 500 | | гл НКТ 73 | 8 | | КШ-73Вх21 | 95 | 38 | 270 | 21 | 250 | 500 | | НКТ 73 с высадкой наружу | 9 | | КШ-89х21 | 108 | 47 | 330 | 21 | 450 | 500 | | гл НКТ 89 | 35 | | КШН-89/102х21 | 135 | 52 | 340 | 21 | 550 | 500 | | гл НКТ 89/1 02 | 38 |
|
