| | Турбинные секции
 | НАЗНАЧЕНИЕ:
Бурение вертикальных, наклонно-направленных и горизонтальных стволов скважин, а также цементных мостов и «взрыв»-пакеров при капитальном ремонте скважин.
ОПИСАНИЕ:

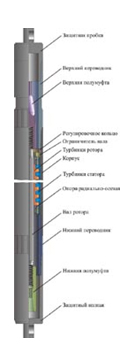

Конструкция турбинных секций выполнена с использованием турбинок, полученных методом точного литья по выплавляемым моделям, при этом турбинки ротора и твердосплавные радиально-осевые опоры изготовлены самоцентрирующимися и «плавающими» на профильном валу.
ПРЕИМУЩЕСТВА ПЕРЕД АНАЛОГИЧНЫМИ ИЗДЕЛИЯМИ:
Такая конструкция позволяет существенно увеличить межремонтный период эксплуатации, упростить обслуживание, так как ротор не требует осевой регулировки, и сократить затраты на него, значительно уменьшить осевые и радиальные зазоры в турбинных парах, вследствие чего снижаются потери гидравлической мощности, увеличиваются КПД и вращающий момент.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Промывочная жидкость: буровой раствор
Допустимая температура среды, оС: не более 300 |
| Обозначение турбинной секции | Диаметр долот,
мм | Длина,
мм | Масса,
кг | Расход жидкости,
м3/с | Рабочий режим | Присоединительные резьбы | | Частота вращения,
с-1 | Момент силы,
Нм | Перепад давления,
МПа | | ТСР-105 ТСР-120 ТСР-127 ТСР-172 ТСР-195 ТСР-240 | 118-140 140-146 146-171 197-216 216-245 270-394 | 4163 4380 4520 7120 7250 7140 | 145 190 250 840 1200 1500 | 0,008-0,014 0,010-0,012 0,012-0,014 0,025-0,028 0,030-0,035 0,035-0,045 | 960 900 780 600 420 400 | 120-140 200-220 320-340 700-730 625-670 1040-1160 | 4-5 3,5-4,5 3-4 4-4,2 2-3 2,2-3 | МК94х4х1:32 МК110х6х1:16 МК116х6х1:16 МК156х5,5х1:16 РКТ-177 РКТ-218 | |
| | | |
