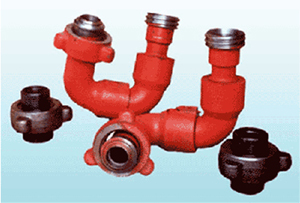

Колено шарнирное.

Предназначены для соединения и ориентации между собой труб в быстросборных трубопроводах высокого давления.
Рабочая среда: вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот слабой концентрации, цементные растворы.


  1. Колено шарнирное КШ-40.00.000.


Наименование показателей

КШ-40

КШ-70

КШ-110

КШ-110

Давление рабочее, МПа (кгс/см2)

40 (400)

70 (700)

110 (1100)

110 (1100)

Условный проход, мм.

50 (2")

76 (3")

Присоединительная резьба

Cn Tr100x12,7

Cn Tr136,525x7,257

Масса, кг, не более

22

23

28

50

Полный срок службы до списания, лет (не менее)

2

Рабочая среда

вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот слабой концентрации, цементные растворы.



ТУ 3666-109-20148139-2002.
Рабочее давление: 40 МПа.
Условный проход: 50 мм.
Присоединительная резьба:
специальная трапецеидальная Сп.Тр.100х12,7.
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы.
Вес готового изделия не более: 21 кг.
Примечание: детали узла изготовлены методом  горячей штамповки с последующей механической обработкой.

     2.   Колено шарнирное КШ-70.00.000.


ТУ 3666-109-20148139-2002.
Рабочее давление: 70 МПа.
Условный проход: 50 мм.
Присоединительная резьба:
специальная трапецеидальная Сп.Тр.100х12,7.
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы.
Вес готового изделия не более: 22,5 кг.
Примечание: детали узла изготовлены методом горячей штамповки с последующей механической обработкой.


     3.    Колено шарнирное КШ-110.00.000.


ТУ 3666-109-20148139-2002.
Рабочее давление: 110 МПа.
Условный проход: 50 мм.
Присоединительная резьба:
специальная трапецеидальная Сп.Тр.100х12,7.
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы.
Вес готового изделия не более: 28 кг.
Примечание: детали узла изготовлены методом горячей штамповки с последующей механической обработкой.

 4.    Колено шарнирное КШ-110.00.000-01.


ТУ 3666-109-20148139-2002.
Рабочее давление: 110 МПа.
Условный проход: 50 мм.
Присоединительная резьба:
G 12/1; Cn.Tr.104x8.64 (API).
Рабочая среда: вода, нефтепродукты, солевые, глинистые и цементные растворы.
Вес готового изделия не более: 28 кг.
Примечание: детали узла изготовлены методом горячей штамповки с последующей механической обработкой.

Также производятся  на размеры 33;48;60;73;89;102;114
