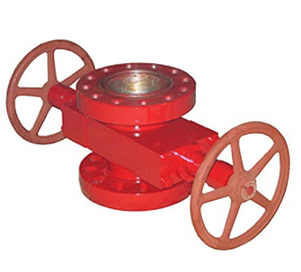

ПРЕВЕНТОР С ОВАЛЬНЫМИ ПЛАШКАМИ ПП-160х21

ТУ 3661-010-05246800-2003

Превентор предназначен для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды.

Превентор позволяет:

- герметизировать на устье скважины НКТ трубными плашками верхнего канала корпуса;

- герметизировать устье скважины при отсутствии НКТ глухими плашками нижнего канала;

- герметизировать на устье скважины НКТ разного диаметра, при этом герметизация устья при отсутствии НКТ осуществляется трубными плашками, закрытыми на патрубке с шаровым краном;

- использовать технологические конусные вставки в комплекте с захватом устьевым разъемным ЗК (КТО-1), устанавливаемые на верхнем фланце превентора:

·  герметизатор трубно-кабельный разъемный ГТКР1-180х5;

·  роторная вращающаяся вставка ГРУ1-110х5;

·  центратор обтиратор разъемный ЦОР;

·  промывочная вставка ГП1-180х3,5;

·  герметизатор трубный разъемный ГТР1-180х21;

·  герметизатор кабельный разъемный ГКР1-180х5.



Технические характеристики ПП-160x21


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПП-160x21

Рабочее давление (со стороны скважины), МПа, не более

21

Диаметр проходного отверстия корпуса, мм

160

Осевое усилие, создаваемое массой колонны труб, кН, не более

500

Условный диаметр герметизируемых труб, мм

33, 42, 48, 60, 73, 89, 102, 114

Привод плашек

ручной

Количество оборотов штурвала, необходимое для закрытия-открытия плашек

11-12

Температура рабочей среды, °С

До 100

Коррозионностойкое исполнение

для рабочей среды с содержанием Н2S-0 % и содержанием СО2-6 %

Климатическое исполнение

УХЛ по ГОСТ 15150-69

Присоединительные размеры, мм:
- диаметр верхнего фланца
- диаметр нижнего фланца
- диаметр делительной окружности центров отверстий под шпильки верхнего фланца
- диаметр делительной окружности центров отверстий под шпильки нижнего фланца
- средний диаметр канавки под уплотнительную прокладку
- диаметр резьбы шпилек


380
395
317,5

292; 325

211,1

М27

Габаритные размеры, мм:
длина
ширина
высота


1255
440
376

Масса, кг, не более

180

Плашки под каждый типоразмер НКТ состоят из собственного корпуса плашки и уплотнительного элемента
