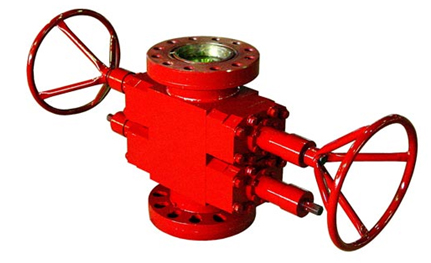

ПРЕВЕНТОР С ОВАЛЬНЫМИ ПЛАШКАМИ ПП2-180х35

ТУ 3661-010-05246800-2003

Превентор предназначен для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды.

Превентор позволяет:
- герметизировать на устье скважины НКТ трубными плашками верхнего канала корпуса;
- герметизировать устье скважины при отсутствии НКТ глухими плашками нижнего канала;
- герметизировать на устье скважины НКТ разного диаметра, при этом герметизация устья при отсутствии НКТ осуществляется трубными плашками, закрытыми на патрубке с шаровым краном;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПП2-180х35

Рабочее давление (со стороны скважины), МПа, не более

35

Диаметр проходного отверстия корпуса, мм

180

Осевое усилие, создаваемое массой колонны труб, кН, не более

560

Условный диаметр герметизируемых труб, мм

33, 42, 48, 60, 73, 89, 102, 114, 127бур.

Привод плашек

ручной

Количество оборотов штурвала, необходимое для закрытия-открытия плашек

11-12

Температура рабочей среды, °С

До 100

Коррозионностойкое исполнение

для рабочей среды с содержанием Н₂S-0 % и содержанием СО₂-6 %

Климатическое исполнение

УХЛ по ГОСТ 15150-69

Присоединительные размеры, мм:
- диаметр верхнего фланца
- диаметр нижнего фланца
- диаметр делительной окружности центров отверстий под шпильки верхнего фланца
- диаметр делительной окружности центров отверстий под шпильки нижнего фланца
- средний диаметр канавки под уплотнительную прокладку
- диаметр резьбы шпилек

380
395
317,5

292; 325

211,1

М36

Габаритные размеры, мм:
длина
ширина
высота

1330
440
700

Масса, кг, не более

430

Плашки под каждый типоразмер НКТ состоят из собственного корпуса плашки и уплотнительного элемента
