Ротор гидравлический РМ-200-01





Специальные предложения
Трубы в наличии





Ротор РМ-200-01 предназначен для вращения бурильного инструмента и поддержания колонны бурильных, насосно-компрессорных и обсадных труб при ремонте скважин. Привод стола осуществляется от гидросистемы агрегата А-50У или автономной гидравлической станции. Ротор предназначен для эксплуатации в условиях климатических районов I2-II2 по ГОСТ 16350-80. Климатическое исполнение - УХЛ, категория размещения I по ГОСТ 15150-69. Ротор с гидравлическим приводом выпускается в соответствии с техническими условиями ТУ 3666-007-00221801-98. Ротор сертифицирован на соответствие требованиям нормативных документов: ГОСТ Р 12.2.141-99, ГОСТ 4938-78, РД 08-200-98 «Правила безопасности в нефтяной и газовой промышленности» Госгортехнадзора России. Сертификат соответствия № РОСС RU.H002.B00358 от 15 ноября 2001 г.

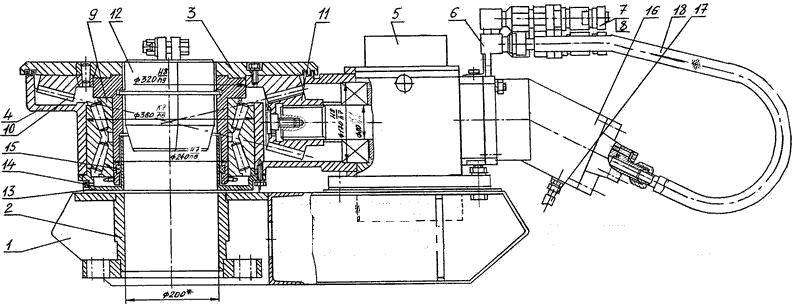

УСТРОЙСТВО И РАБОТА: Ротор состоит из следующих основных частей (рис.): рамы поз.1, опорного фланца поз.2, стола поз.3, корпуса ротора поз.4, редуктора поз.5, распределителя поз.6, муфты разъемной Ду 15 поз.7, муфты разъемной Ду 25 – 2 шт. поз.8, подшипника поз.9, зубчатого колеса поз.10, шестерни поз.11, двух вкладышей поз.12, крышки поз.13, пробки поз.14, манжеты поз.15, двух гидромоторов поз.16, двух рукавов высокого давления Ду 8 поз.17, четырех рукавов высокого давления Ду 25 поз18. Рама поз.1 сборная и выполняет несущую функцию, К ней приварен опорный фланец поз.2, при помощи которого осуществляется монтаж ротора к фланцу трубной головки На раме при помощи болтов закреплены корпус ротора поз.4 и редуктор поз 5 с двумя гидромоторами поз.16. Редуктор так же прикреплен к столу ротора гайками М16.
В корпусе ротора поз.4 на двухрядном коническом роликовом подшипнике поз.9 установлен стол ротора поз.3 с закрепленным коническим колесом поз.10. Коническая зубчатая пара имеет круговой зуб. Для удобства обслуживания и эксплуатации стол ротора сделан разъемным.
Для предотвращения утечки масла из полости корпуса ротора, стол в верхней части совместно с корпусом имеет лабиринтное уплотнение, а в нижней части корпуса установлена резиновая манжета поз.15.
Для замены масла в крышке поз.13 корпуса ротора предусмотрена сливная пробка поз.14.
Привод стола осуществляется конической шестерней поз.11, которая с помощью шлицевого соединения установлена на конце вала редуктора поз.5 и закреплена на нем. Стол ротора имеет квадратное отверстие в котором устанавливаются два вкладыша поз 12, для передачи крутящего момента штанге.
Вращение стала осуществляется от гидромоторов через редуктор.
Скорость и направление вращения стола регулируются с пульта управления агрегата для ремонта скважин.
Распределитель поз.6 закреплен на фланцах редуктора при помощи болтов М10 и служит для распределения потоков рабочей жидкости между гидромоторами, а так же, осуществляет связь гидросистем ротора и агрегата посредством разъемной муфты Ду 15 поз.7 и двух разъемных муфт Ду 25 поз.8.
Муфты Ду15 и Ду 25 служат устройством для соединения (разъединения) трубопроводов. При разъединении муфт, расположенные в них шарики, закрывают проходные отверстия и трубопроводы запираются. Рабочая жидкость не вытекает из них. Соединяя части муфты между собой, шарики в них открывают проходные отверстия и рабочая жидкость свободно перемещается по трубопроводу. Разъемные части муфт уплотняются резиновыми кольцами.
Редуктор состоит из сварного корпуса, двух ведущих, и одного ведомого валов, крышки корпуса, сифона, пробки уровня, пробки слива, грузовых цапф. Передача вращения от ведущих валов к ведомому осуществляется косозубой зубчатой передачей.
Ведущие валы соединены с гидромоторами при помощи шлицевых соединении. Шлицевое соединение вала – внутреннее.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальный диаметр отверстия в столе ротора,мм

200

Номинальная грузоподъемность, т

50

Крутящий момент на столе ротора, Нм(кгс.м), при давлении 20 МПа(200 кгс/см2)не менее

12500(1250)/td>

Максимальная частота вращения стола ротора, с -1 (об/мин)

2,3(140)

Передаточное число зубчатой пары в корпусе ротора,мм

4,36

Передаточное число редуктора

4,8

Число гидромоторов, шт

2

Тип гидромоторов

3103.112.20 реверсивный

Передаваемая мощность, квт

2 х 58,4

Максимальное давление рабочей жидкости, МПа(кгс/см2)

20(200)

Расход гидромоторов, номинальный, дм3/с(л/мин)

5,84

Габаритные размеры, мм



-длина

1650

-ширина

660

-высота

545

Масса, кг

700

Направление вращения стола

Реверсивное

Срок службы, лет

5


КОМПЛЕКТНОСТЬ

Обозначение изделия

Наименование изделия

Кол-во шт

Примечание

1002-00.000СБ

Ротор РМ-200-01

1



КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ

1001-00.005

Манжета

2



1.1-60 х 85-3

Манжета ГОСТ 8752-79

2



025-030-30-2-3

Кольцо ГОСТ 18829-73

1

УК-02

045-050-30-2-3

Кольцо ГОСТ 18829-73

2

УК-27

030-036-36-2-3

Кольцо ГОСТ 18829-73

4

УК-28

ДОКУМЕНТАЦИЯ

1002-00.000РЭ

Руководство по эксплуатации

1



1002-00.000ПС

Паспорт

1
