Вертлюг промывочный ВП-50х16





Специальные предложения
Трубы в наличии





Вертлюг промывочный ВП-50х16 предназначен для подачи промывочной жидкости в колонну труб при ремонте нефтяных и газовых скважин. Вертлюг подвешивается на подъемный крюк и служит соединительным звеном между талевой системой и внутрискважинным инструментом, который подсоединяется к вращающемуся стволу вертлюга. Вертлюг обеспечивает свободное вращение инструмента и подачу промывочной жидкости через шланговое соединение в колонну труб к забою скважины.    Вертлюг предназначен для эксплуатации в условиях климатических районов I2-II2 по ГОСТ 16350-80. Климатическое исполнение УХЛ, категория размещения I по ГОСТ 15150-69. Вертлюг выпускается в соответствии с техническими условиями ТУ 3666-008-00221801-98. Вертлюг сертифицирован на соответствие требованиям нормативных документов: ГОСТ Р 12.2.141-99, РД 08-200-98 «Правила безопасности в нефтяной и газовой промышленности» Госгортехнадзора России. Сертификат соответствия № РОСС RU.HО02.B00359 от 15 ноября 2001 г.

УСТРОЙСТВО И РАБОТА:

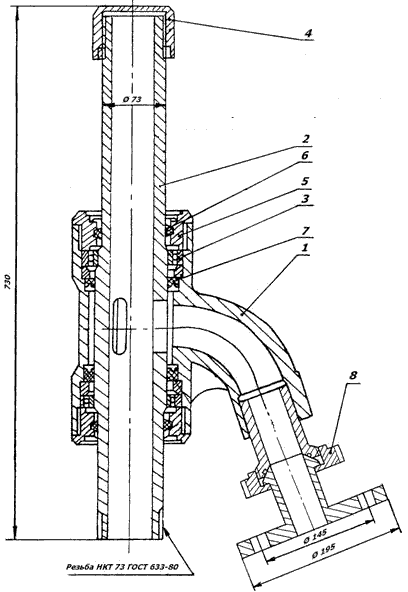

Вертлюг (см. рисунок) состоит из корпуса поз. 1 с отводом, ствола поз. 2, верхний конец которого заглушен колпаком поз. 4. Для обеспечения свободного вращения ствола, он установлен в корпусе на двух шарикоподшипниках поз. 3 закрытых крышками поз. 5. Для защиты подшипников от грязи и пыли в крышках установлены войлочные кольца поз. 6. Герметизация внутренней полости вертлюга осуществляется манжетами поз. 7. При промывке вертлюг подвешивается на элеваторе за колпак ствола, а промывочный шланг крепится через быстросборное соединение поз. 8 к отводу. На нижнем конце ствола нарезана резьба НКТ-73 ГОСТ 633-80, на которую накручивается колонна промывочных труб. Присоединение к стволу промывочных труб других диаметров осуществляется с помощью соответствующих стандартных переводников. Всю нагрузку от колонны промывочных труб воспринимает ствол с колпаком.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее давление, МПа

16

Грузоподъемность, т

50

Диаметр проходного отверстия ствола, мм

50

Диаметр проходного отверстия бокового отвода, мм

60

Условный проход ствола, мм

50

Присоединительная резьба ствола по ГОСТ 633-80, мм

НКТ 73

Диаметр фланца БРС, мм

195

Масса, кг

59

Срок службы, лет

4,5


КОМПЛЕКТНОСТЬ

Обозначение

Наименование

Кол-во

4 ВП.00.000СБ

Вертлюг ВП-50 в сборе

1

КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ

СП 91-72-8

Кольцо ГОСТ 6308-71

2

2-120х90-4

Манжета ГОСТ 14896-84

2

078-088-58-2-3

Кольцо ГОСТ 18829-73

1

ПРИНАДЛЕЖНОСТИ

СБ.000А

Соединение быстросборное

1

ДОКУМЕНТАЦИЯ

ВП.00.000ПС

Паспорт

1

ВП.00.000РЭ

Руководство по эксплуатации

1
